Schirmverkleidung als effektiver Schutz
Das Fahrradfahren zählt zweifelslos zu den umweltverträglichsten und gleichzeit gesündesten Fortbewegungsarten des Menschen.
Speziell für kürzere Strecken ist es oft schneller oder vergleichbar mit anderen Verkehrsmittel.
Leider ist man als Fahrradfahrer den Wettereinflüsse stark ausgesetzt, weshalb doch vielfach ausgewichen wird. Regenkleidung ist oft unbequem, undicht und stört beim Wechsel ins Büro oder anderen Räumen.

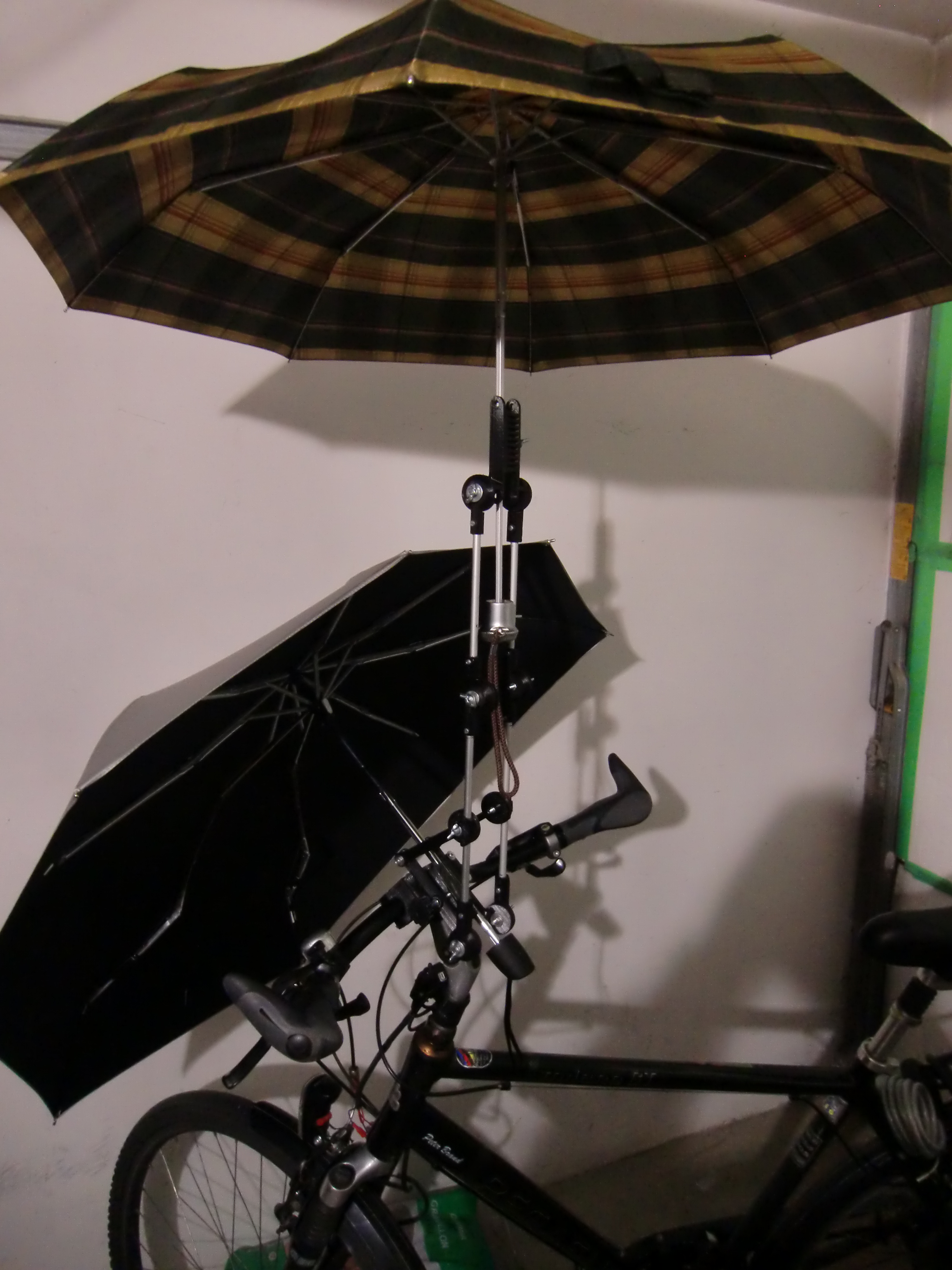

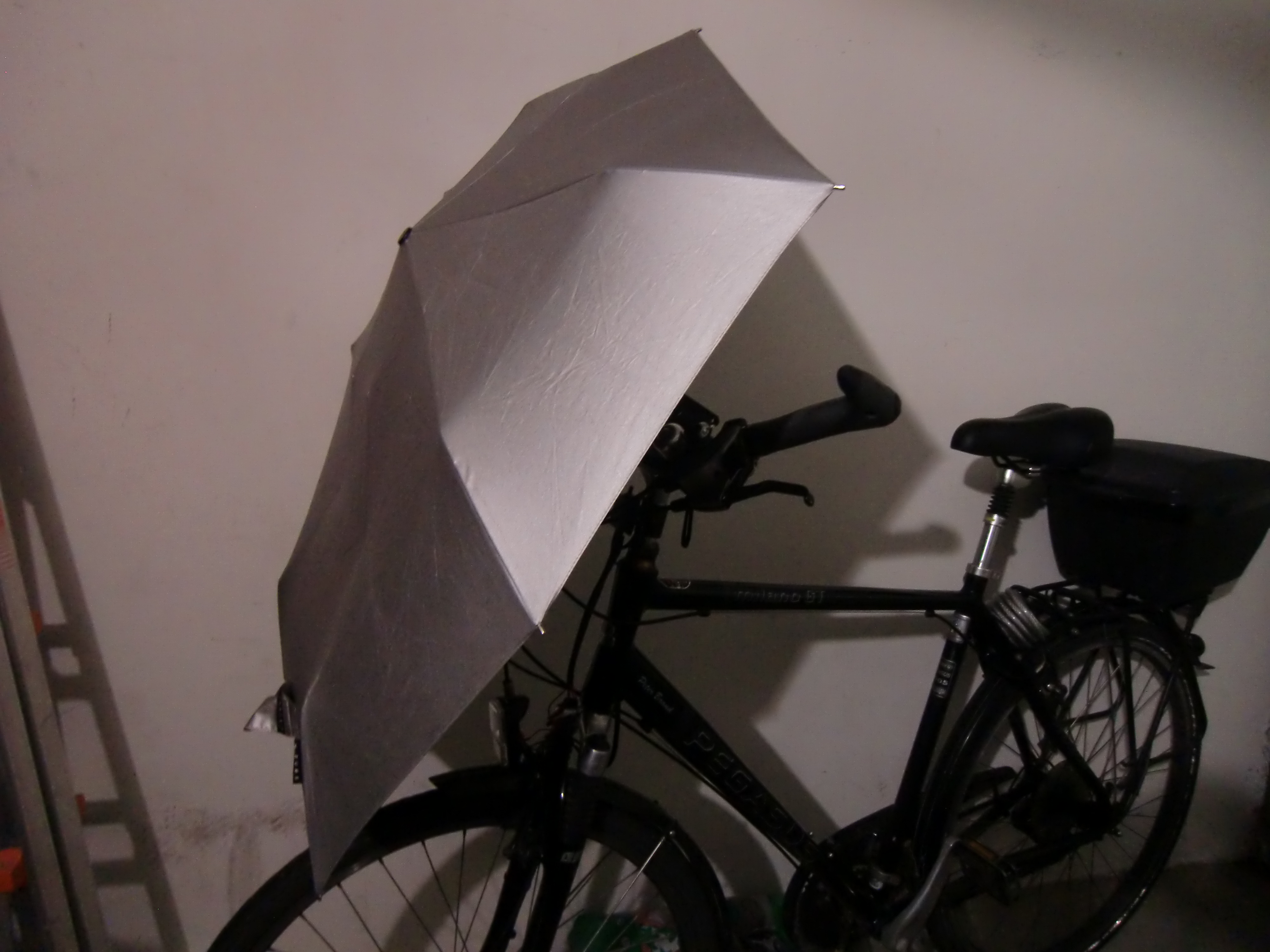

Die hier vorgestellte Konstruktion bietet in Kombination mit zwei Regenschirmen ein effektiven Schutz, ohne das der Fahrradfahrer spezielle Kleidung benutzen muss.

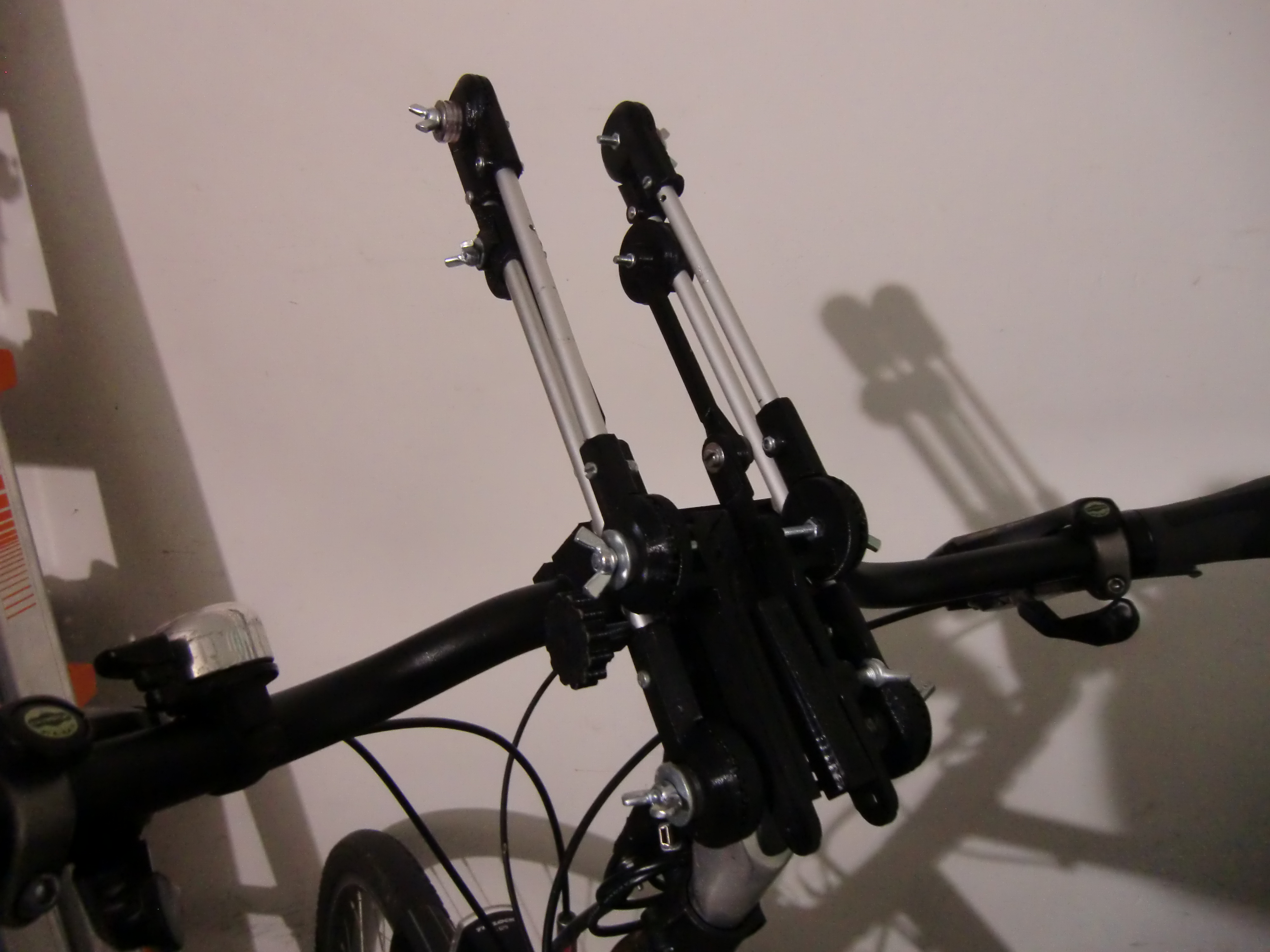

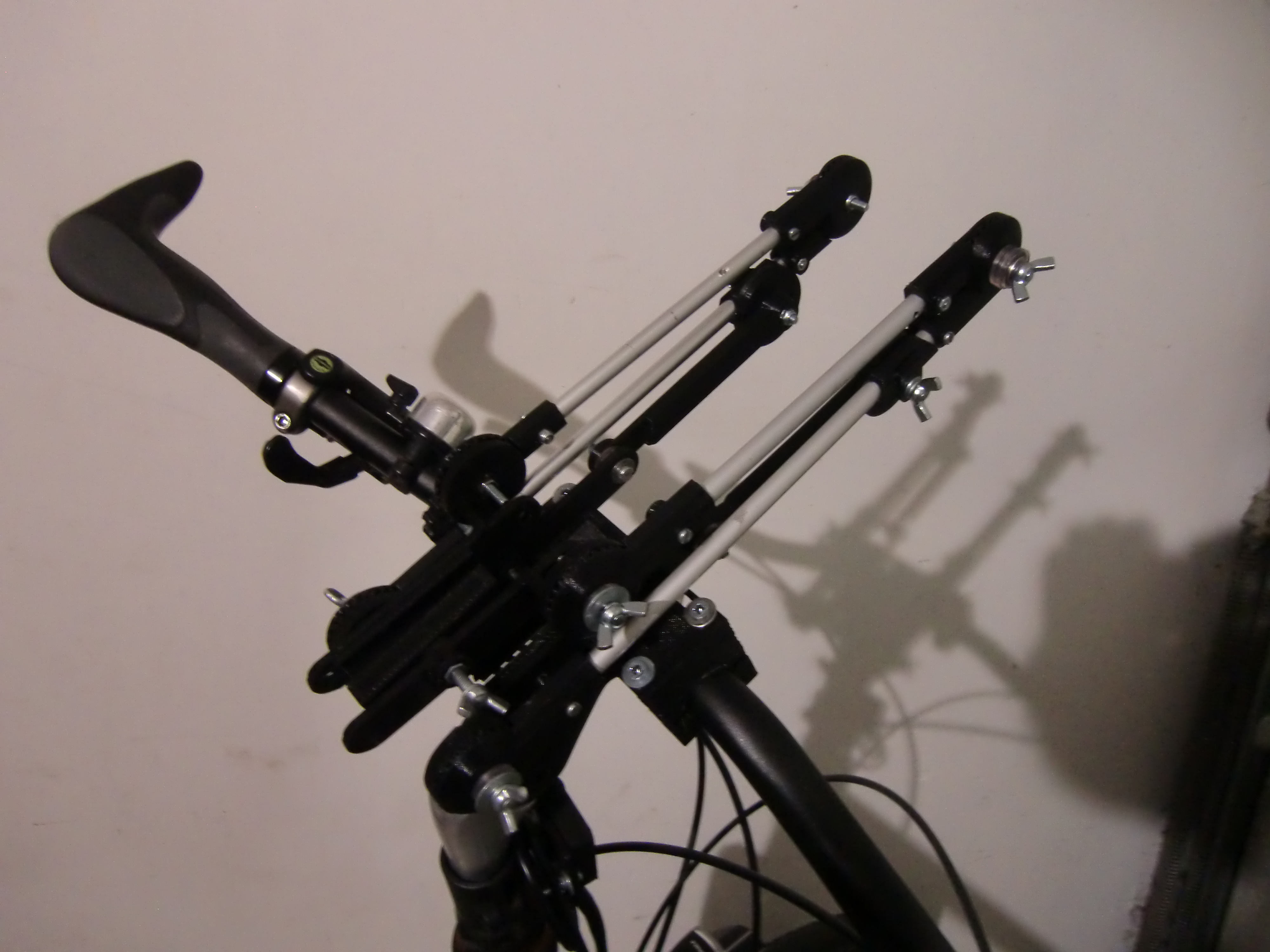

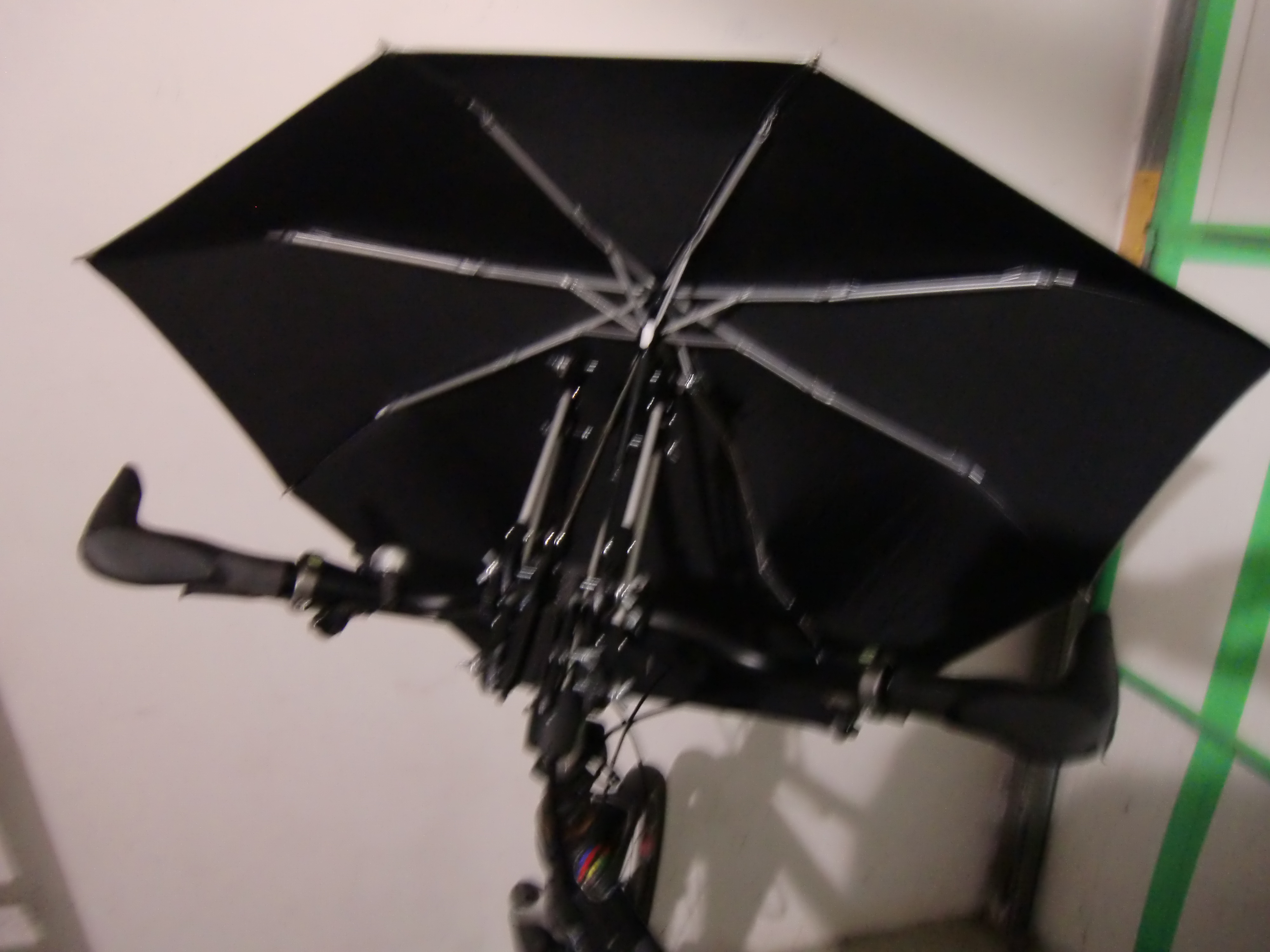

Die Idee besteht aus einer speziellen Regenschirmhalterkonstruktion, welche sowohl von vorne als auch von oben schützt.
Die meisten Bauteile können über einen 3D-Drucker ausgedruckt werden. Hierfür wurden die Dateien beigefügt. Ausserdem wird noch eine 8mm Alu-Stange und handelsübliche Schrauben und Muttern benötigt.

1 / 6
2 / 6
3 / 6
4 / 6
5 / 6
6 / 6

Alle konstruktiven Teile dieser Konstruktion wurden mit der freien Software OpenSCAD konstruiert. Über diese Program können Sie STL-Dateien erstellen, welche sich als Eingabeformat for einen 3D-Drucker eignen. Eine gute Übersicht aller konstruktiven Teile erhält man über die Datei SchirmhaltenExplosion.scad. Die Teile wurden über einen 3D-Drucker ausgedruckt und dann mit handelsüblichen Schrauben, Flügel- bzw. Rändelschrauben und Muttern verschraubt. Für die Halterung des oberen Regenschirms wurde ein Alurohr vom Durchmesser 8 mm verwendet. Zur Vorbereitung muss die Alu-Stange auf 2 x 22,5 cm und 2 x 16 cm zugesägt werden. Anschließend muss diese zur Verschraubung mit den Haltern jeweils im 15mm Abstand vom Ende mit einem 3 mm Bohrer gebohrt werden. Alle zur Verfügung gestellten OpenSCAD-Dateien können unter den Bedingungen der GNU General Public Licence weiterverbreitet und/oder modifiziert werden.

Lizenz
Explosionszeichnung - liefert implizit Dateinamen für Teile
Schirmhalter
SchirmhalterSchiene
SchirmhalterOben
SchirmhalterSchieneOben
KranzAussenErweitert
KranzAussenErweitertVersetztL
KranzInnenErweitertVersetztL
KranzAussenErweitertVersetztR
KranzInnenErweitertVersetztR
KranzAussenVorneZumGleiter
Lenkstangenhalter
LenkstangenhalterUnten
KranzGleiterMitte
KranzGleiterMitteKlemme
